闭环式伟德app官网和开环式伟德app官网

开环式伟德app官网是什么：

开环式霍尔电流传感器也称为直放式霍尔电流传感器，当原始电流IP通过一根长导线时，在环形磁芯中产生一个磁场。该磁场的大小与通过导线的电流成正比。由此产生的磁场聚集在磁环中。输出电压由磁环磁密中的霍尔元件测量和放大VS原始边缘电流按比例反映IP。

由于环状磁芯中的磁感应强度与原边电流成正比，只要原边电流足够大，环状磁芯就必须饱和。

闭环式伟德app官网是什么：

闭环伟德app官网也称为零磁通互感器或磁平衡电流传感器，原边缘电流传感器Ip磁芯中形成的磁场通过辅助边缘补偿线圈电流形成的磁场进行补偿，从而使霍尔器件处于零磁通的工作状态Is原始边缘电流按比例反映Ip。

闭环式伟德app官网具体的工作过程是：当主电路中的一个电流通过时，磁线上产生的磁场通过磁芯聚集并感应到霍尔器件。形成的信号导出用于驱动电源管并使其连接，从而获得补偿电流Is。这种电流通过多匝绕组电阻产生磁场。磁场与测量电流产生的磁场正好相反。

因此，原始磁场得到补偿，霍尔器件的导出逐渐减少。Ip与匝数乘积形成的磁场相同，Is不再增加。此时，霍尔器件具有指示零磁通的效果。此时，它可以通过Is来测试Ip。当Ip当变化时，平衡被损坏，霍尔器件有一个信号输出，即重复上述过程以再次达到平衡。被测量电流的任何变化都会破坏这种平衡。一旦磁场不平衡，霍尔器件就会有一个信号导出。功率放大后，相应的电流立即流过次级绕组，以补偿不平衡的磁场。理论上，从磁场失衡到再平衡所需的时间不到1μs，这是一个稳定平衡的过程。

所以，从宏观上看，补偿电流安匝数在任何时候都等于初级测量电流安匝数。

当闭环伟德app官网正常工作时，一次绕组和二次绕组的磁通量相互抵消，实现磁平衡，磁芯中的特定磁通量为零。然而，这只是一个理想的情况。对于实际传感器，由电子线路组成的二次绕组的输出电流容量总是有限的。当一次过载时，如果二次导出受到限制，则实际输出电流小于理论电流，磁平衡被打破。只要一次电流继续增加，铁芯就会饱和。

无论是哪种伟德app官网，磁芯的磁饱和都可能导致剩余磁铁，霍尔传感器的导出与磁芯的磁通量有关。因此，在没有输入的情况下，磁饱和伟德app官网也会导出一定的直流信号。

毫安级电流传感器METRACLIP63 / 64参数介绍：

毫安级电流传感器基准条件

环境温度 23°C ±5°C

最大相对湿度 85% (不允许凝结)

影响量

METRACLIP 63毫安级电流传感器

地磁量影响         小于 ±0.5 mA

磁化影响           小于±0.5 mA at 1.5 A DC on/off

开/闭电流夹影响    小于 ±0.7 mA

METRACLIP 64毫安级电流传感器

地磁量影响         小于 ±2.0 mA

磁化影响           小于±2.0 mA at 1.5 A DC on/off

开/闭电流夹影响 小于 ±1.0 mA

环境条件

操作温度范围     0 °C到+50 °C

相对湿度小于 85% (不允许凝结)

存储温度范围 10 °C 到 +60°C

相对湿度小于 70% (不允许凝结)

电源

电池    4 type LR6 (AA)

使用寿命  碱性锰电池：大约200小时

电池测试  当电池电压太低是显示B

自动关机 装置在按键未激活后10分钟自动关闭

电气安全

绝缘强度  3700 V AC / 电流钳芯和手柄连接持续1分钟

测量类别  CAT II 600 V / CAT III 300 V

最大电压 600 V AC 测量回路

机械设计

尺寸 W x H x D: 78 x 155 x 23 mm

重量约. 280 g

电流钳电缆长度  1.2 米

电流钳夹爪开口能力:

METRACLIP 63: 直径5 mm

METRACLIP 64: 直径30 mm

尺寸

METRACLIP 63: W x H x D: 19 x 113 x 28 mm

METRACLIP 64: W x H x D: 33 x 170 x 24 mm

METRACLIP 63电流钳设计:

毫安级电流传感器METRACLIP63 / 64套装范围

1 个测试仪器

1 个电流钳

4 个LR6 电池

1 个携带袋

1 套操作手册

1 个数据记录电缆, 包含2个1.8m电缆，每一个带1个contact-protected plug和1个鳄鱼夹

毫安级电流传感器METRACLIP63 / 64订货信息

工厂校准证书可选

链接：METRACLIP63 / 64毫安电流钳表的应用和特性！

链接：毫安钳形电流表METRACLIP63 / 64适用规则和标准

毫安钳形电流表METRACLIP63 / 64适用规则和标准：

毫安钳形电流表METRACLIP63 / 64特性值

测量范围：零平衡后直流

测量范围:Metraclip63/64毫安钳形电流表交流测量

链接：METRACLIP63 / 64毫安电流钳表的应用和特性！

链接：毫安级电流传感器METRACLIP63 / 64参数介绍

METRACLIP63 / 64毫安电流钳表的应用和特性：

METRACLIP63 / 64毫安电流钳表内容简介：

METRACLIP63 / 64毫安电流钳表用于测量故障，过程信号电流，电流测量范围:   DC 100 mA / 1000 mA、AC 100 mA / 1000 mA / 10 A

• 直流交流来回切换

• 直流测量零平衡

• 测量值存储 (DATA HOLD)

• 节电电路

• 电流钳带1.2米线

• 用于连接记录仪的模拟量输出，比如存储万用表

METRACLIP63 / 64毫安电流钳表产品应用：

• 在弱电流范围精确直接电流测量

• 正弦波交流电流测量

• 接地导体泄漏电流测量

• 单相和三相系统泄漏电流测量

METRACLIP63 / 64毫安电流钳表产品特性

节能电路

电流钳在按键未激活后10分钟自动关闭，自动关闭功能可以取消。

模拟量输出

模拟量输出(0 ... 100 mV DC)设计用于连接记录仪（比如存储万用表）。这可以使记录测量持续几个小时。

超出额定范围显示

超出测量范围会有可见显示(显示OL)

远程控制电流钳

电流钳通过1.2米线连接到测量仪器。可以测量到难以介入的位置

链接：毫安钳形电流表METRACLIP63 / 64适用规则和标准

链接：毫安级电流传感器METRACLIP63 / 64参数介绍

闭环式霍尔电流传感器的工作原理及特点

霍尔效应是什么

霍尔效应是霍尔技术应用的理论基础。当带小电流的半导体片放置在磁场中时，由于洛伦兹力的作用，半导体中的载流子被偏移，导致半导体两侧的电位差，即霍尔电压UH，这个电压UH磁感应强度B和控制电流IC成正比，理论推算后有以下等式关系：UH=（RH/d）×B×IC

式中:UH为霍尔电压；B磁感应强度；IC控制电流；RH为霍尔指数；d半导体薄厚。在上面的公式中，如果控制电流保持不变IC不变，在一定的环境下，磁感应强度的大小可以通过测量霍尔电压来计算，从而建立了磁场和电压信号lian系。根据这个表达式，我们开发了一种用于测量磁场的半导体器件，即霍尔器件。

闭环伟德app官网的工作原理：

闭环伟德app官网是一种模块化产品，使用霍尔器件作为隔离和检测电流的核心敏感元件。其工作原理为霍尔磁平衡型（或霍尔磁补偿型、霍尔零磁通型）。众所周知，当电流通过长直线时，磁场在导线周围产生磁场。磁场的大小与流过导线的电流成正比。磁场可以通过软磁材料聚集，然后用霍尔器件进行测试，因为磁场的变化与霍尔器件的输出电压信号有很好的线性关系，因此霍尔器件测得的输出信号可以直接反映导线中的电流大小。

闭环霍尔电流传感器的主要性能闭环霍尔电流传感器是近10年来出现的高科技模块化产品。与传统的分流器或变压器的电流测量方法相比，它具有许多优点。

闭环伟德app官网主要具有以下特点：

(1)线性优于0.1%IN；

(2)响应时间:低于5us；

(3)频率响应:0-1000kHz。

(4)可同时测量直流、交流、脉冲电流等任意波型电流；

(5)二次(侧)测量电流与一次(侧)测量电流之间完全隔离，绝缘电压一般为2-12kV；

(6)电流测量范围宽，可测量额定100A～2kA的电流；

闭环伟德app官网在逆变焊机中应用的重要性：

逆变焊机输出电流控制的重要性：

逆变焊机输出电流的检查和控制（以下简称焊机）直接决定了焊机工作的稳定性和可靠性。由于焊机的使用条件不同，负荷变化较大，焊机的输出功率也会发生较大的变化。如果焊机的输出电流不受限制，焊机会因过载而加热，影响电源输出，更严重的前提会导致焊机故障。

逆变焊机采用闭环伟德app官网（以下简称传感器），实现焊机输出电流的隔离测量，即霍尔电流传感器的输出信号与焊机的输出电流电气隔离，有利于伟德app官网的输出信号调整。焊机的输出电流通过调整信号和反馈来调整。当焊机的输出电流接近设计功率输出时，输出电流不会增加，从而限制焊机的输出功率。

到目前为止，霍尔技术越来越多地应用于工业控制的各个领域。20世纪80年代，随着元件技术的发展，霍尔器件的性能大大提高，霍尔器件应用开发的伟德app官网的性能也大大提高，特别是闭环伟德app官网的发展，大大扩大了该技术的应用领域。

闭环伟德app官网在逆变焊机中的应用：

闭环伟德app官网广泛应用于各种电源、逆变焊机、发电及输变电设备、电气传动、数控机床、jun工业及设备等jun使用商品。

应用效果某型逆变焊机的设计选择伟德app官网作为系统电流检测的一部分，传感器的基本功能是隔离和检测焊机的输出电流。根据传感器的输出信号，设置限流工作点，确保焊机的输出功率不高于逆变焊机的额定功率。

现阶段，商品量程可从10mA到1kA在不断扩大规格型号的同时，精度可以提供几个产品系列，范围1‰~1ppm，电压传感器量程从100V~2mV，精度1~0.5‰，工作温度范围到-40~125℃。

高精度传感器具有以下特点：

1)高精度电流传感器具有精度高，分辨率好

与传统方案相比，磁配制式传感器可提供最大精度等级，提升2个量级。

每个人的高精度传感器都处于国际权威水平，并经中国权威部门验证。

高精度的额外优点是，在一个小范围（1%或更少）的情况下，它仍然可以保证高精度。它防止在大采样率的精确测量下检查系统切换范围，大大降低了系统软件的成本，提高了使用寿命和可信度。

分辨率很高，精确测量10KA在这种情况下，仍保证低至1米A的分辨率。

2)保护测量准确，量程宽，规格型号全

精确的防护测量可以提供优异的安全性能，并促进这种传感器在高压场所工作。

量程覆盖了大多数常见的行业，提升**产品规格的总数远远超过竞争对手，更适合客户选择。并能快速为客户提供定制产品。

在其中提供了几个精度等级CTI0.1级，HTI0.5级等产品系列较早发布，弥补了销售市场的空缺。

3)高分辨率电流传感器具有频段宽，可以准确测量DC-几百kHz

4)航空级可靠性，适应性强

根据整个系列的可信度和电磁感应可用性测试，它提供了稳定性和可信度。即使在异常情况下（如母线电流存在后通电），也可以确保无损坏（部分竞争对手无法保证）。该产品具有很高的抗干扰性，可在复杂的电磁感应自然环境中工作。

5)良好的温度特性和时间特性

磁性配置电流和电压传感器具有优良的温度特性，可以在开放的温度段工作，精度几乎不受温度变化的影响，可以在整个温度段内保持高精度特性。这一特性不会随着时间的推移而改变，在整个使用寿命周期中，可以保持良好的精度。这一特性使得设备维护和管理越来越容易，在任何情况下都不必担心精度的变化。

6)体型小，重量轻

传感器应用数字功率放大器工作模式，在数字功率放大器电源电路补偿的帮助下，可以防止应用容量大、电压互感器重。在此基础上，我公司进一步提高了容量和净重。与同行业的竞争对手相比，我公司在精度更高的前提下，在相同的范围内，除了容量更小、净重更低外，还可以有更准确的测量直径；在超大范围下，这种优势极其明显，净重不到竞争对手的一半。

合适的高精度电流传感器如何选择

电流传感器的种类非常多，那如何选择一款合适的高精度电流传感器呢？

零磁通电流传感器

高精度电流传感器是什么？

高精度电流传感器的功能是采样，即通过电磁感应或电阻将测量电路中的电流值转换为电压值，然后通过专用模数转换器将其转换为模拟信号进行分析和处理。核心控制器可以根据检测到的信号调整场效应管的导流度，从而改变电流值。通过等待匝数原理，一次电流快速分配到二次线圈，使二次线圈输出补偿电流产生的磁场与一次电流产生的磁场相互抵消，从而降低二次线圈的电流能，准确反映一次电流的大小。

还有精度、测量范围等，价格在中等偏上。传感器的范围越接近分配给每个传感器的负载，称重精度越高。在使用过程中，由于传感器上的负载增加，除了称重对象外，还有重量、皮肤重量、部分负载和振动冲击等负载。

在选择高精度电流传感器的范围时，应确保传感器的可靠性和使用寿命。在选择合适的高精度电流传感器时，应考虑传感器的带宽、温度漂移指数、线性、输出信号等参数，甚至安装方法和电源。这些参数也是决定选择的因素。

如何选择电流传感器采样电阻R？

电阻有许多测量指标，如电阻值、精度、包装类型、额定功率、抗压、工作温度范围、温度稳定性、时间稳定性、频率特性等。

阻值。

电阻值根据传感器输出电流和所需电压确定，然后根据标准电阻值进行选择。例如，最大输出电流为0.1A，相应的电压为1V，则可挑选1V/0.1A=10Ω的电阻。

高精度电流传感器不适合导出高压，如5V事实上，输出电压越大，传感器的性能就越低。特别是在高频信号的前提下，建议传感器输出的最大电压控制在2V在此范围内，如果需要更高的输出电压，建议在电阻输出电压的基础上增加一个电压放大级，或者直接选择我们的电压IV变换器商品，IV转换器集成了高精度电阻和高精度放大电路，可以方便地将电流传感器连接到一侧，另一侧连接到检测仪器。

精度。

精度是根据所需的系统精度来确定的。例如，系统精度的要求是1‰，则应该选择1‰精度电阻，如果系统要求的精度较高，不容易选择合适的电阻，可以使用并联的可调电阻进行微调。

温度稳定。

在电阻值和精度确定的情况下，还有两个重要指标:温度漂移和额定功率，影响系统的总精度。还有一个看不见的指标，电阻的时间稳定性，即时漂移。

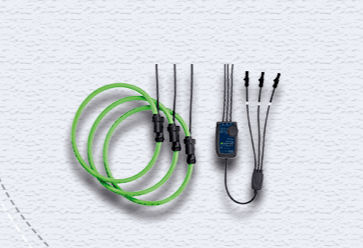

用于DIN导轨安装的柔性交流电流探头

DRM和DRP系列产品是采用Rogowski原理的柔性交流电流探头，在DIN导轨安装的外壳中装有三或四通道积分器，用于长久安装。灵活轻便的测量头可以快速简便地安装，而不会影响主系统。

带DIN导轨外壳的柔性AC探头基于Rogowski原理，它们适用于几百mA到6000A的交流电流测量。电子设备通常安装在控制柜中，而测量头可以直接通过螺丝安装，也可以通过插座，插头和距离电子设备最远20m的电缆安装，DRP和DRM系列产品提供电压输出信号，该信号与测量的电流成正比。除单相外，还可提供三个和四个探头的测量系统。

柔性交流电流探头典型应用:

■ 固定安装和技改升级

■ 能源管理

■ 过程控制

■ 工业厂房的负荷监控

柔性交流电流探头主要特点:

■ 提供多种探头长度和直径

■ 真均方根值（RMS），4至20mA和瞬时输出

■ 多个量程

■ 易于安装

定制化解决方案

我们的重点是设计，开发和定制用于电流和电压测量以及电参数测量和信号处理的电流探头，钳型表，手持式仪器和系统。

我们的销售和工程团队拥有非常强大的技术背景，在传感技术，应用和产品方面拥有30多年的经验。我们的主要市场是汽车，电力公用设施，例如电能质量，能源管理和测试＆测量。我们专门为OEM客户设计定制用于测量电参数的解决方案。

核心优势:

■ 高度灵活，专注并响应客户需求

■ 技术驱动和基于应用开发

■ 与我们的OEM客户一起设计定制产品

■ 基于合同的OEM业务，自有品牌和分销销售

■ 核心技术是霍尔效应，磁通门，Rogowski，磁阻–GMR和AMR

订购功率测量传感器时必须指定电流和电压互感器的一次值以及功率范围上限值：

功率测量传感器尺寸

与为电量或物理量设计标准测量传感器相反，功率测量变压器的尺寸需要在下单时进行一些额外的考虑，如下所述。

测量变压器的输入和输出之间的关系通常可以通过简单地分配相应的值来建立，例如交流测量传感器：0…1 a-->4…20毫安。

对于功率测量传感器，功率测量范围（W、KW、MW或VAr）的规范是必要的，尽管这还不够。除了功率范围上限值外，还必须为电流和电压输入指定额定值。如果要将测量传感器校准到一次值（变压器一次侧的功率），则还必须知道电流互感器和电压互感器的变比。

电流互感器和电压互感器的变比例子：

在三相电力系统中，用1500/5A电流互感器和6000/100V电压互感器测量有功功率。已知以下数据：

☆ 电源：三相三线系统（在这种情况下，负载类型无关）

☆ 输入：5 A和100 V

☆ 输出：4。。。20毫安

虽然没有规定功率，但是可以用这些数据在二次侧校准功率测量变压器。然而，当施加5 A和100 V时产生的功率值仅对应于在特殊情况下应实际显示的值。为什么？利用这些数据，可以使用三相系统中的有功功率（Pa）方程计算有功功率：

Pa=U x I x 3-->100 x 5 x 1.732=866瓦

在cos phi=1的特殊情况下，如果施加100 V，消耗5 A负载，则该有功功率值在变压器的二次侧。

为了确定一次功率，二次功率（变压器下游功率，在我们的例子中为866 W）必须乘以变压器比：

Pprim=Psec x R（u）x R（i）=866瓦x 6000/100 x 1500/5=15.588兆瓦

然而，在实际操作中，将测量传感器的尺寸定为最终值（15.588 MW）会导致许多缺点：

1） 由于小数点后三位，下游指示器和记录器的刻度不易辨认（刻度划分！）.

2） 由于在实际应用中，cos phi总是小于1，或者由于电力系统中的电流互感器已经（过）定了尺寸，以满足未来的要求，所以没有充分利用可用的测量跨度。

然而，如果在上述示例的情况下，假设电流互感器已经根据功率适当地确定了尺寸，并且系统在假定cos phi小于或等于0.9的情况下运行，则合理的尺寸确定结果。

在这种情况下，最大一次功率计算如下：

压缩比=15.588 MVA x 0.9=14.03兆瓦

出于上述原因，量程上限四舍五入为整数，设置为14兆瓦。（此值通常由操作员根据其对系统的了解提供）仍然必须进行测试，以确保功率测量变压器能够适应量程上限。存在可通过所谓的校准因子（“C”）来确定的极限。

校准系数由Papparent和pacative的两个值计算得出，并且必须在0.75到1.3的范围内（具体取决于设备类型，请参阅数据表）：

校准系数=pacative/Papparent

三相系统的Papparent计算如下：

视在功率=U x I x 3

以下适用于本例：校准系数=14/15.588=0.898

因此，校准系数不超过规定限值。由此得出功率测量传感器的尺寸确定。

电流互感器和电压互感器测试/校准：

在测试和重新校准功率测量传感器时，必须考虑校准系数！因此，在上述示例中，仅应用100 V和5 A以获得20毫安的输出信号是不正确的（顺便说一下，这是一个常见的错误）。

相反，必须先将其中一个输入值（100 V或5 A）乘以校准系数，然后应用。

例如：5A*0.898=4.49A。

当施加100 V和4.49 A时，测量传感器必须产生20毫安信号。
